Havalı Şaftlar

Çelik Havalı Şaft

Soğuk çekme çelik borudan, sert krom kaplı ve balansı alınmış çelik havalı şaft; ağır bobinler ve zorlu hatlar için.

Teknik özellikler

Teknik özellikler
Tip	Slotlu (kanallı) tip
Standart çaplar	3"
Özel çaplar (siparişe göre)	Diğer ölçüler özel siparişle
Uzunluk	Özel taleplerde 5000 mm’ye kadar
Gövde malzemesi	Özel alaşımlı soğuk çekme boru
Yüzey işlemi	100 µm sert krom kaplama
Kavrama elemanları	Çelik mandal, indüksiyonla sertleştirilmiş
Kafa (muylu) sertliği	45–50 HRC (özel çelik)
Kafa imalatı	CNC tezgâhında, müşteri çizimine göre
Kafa kaplama seçenekleri	Krom, nikel, fosfat, çinko (talebe göre)
Balans	Balanslı
Garanti	2 yıl[C2] 2 yıla kadar[C3] doğrulanacak

Değerler üretici kaynaklarından alınmıştır; siparişe göre farklılık gösterebilir.

“doğrulanacak” işaretli satırlarda kaynaklar arasında fark var; değerler teyit edilecek.

Teknik föy (PDF) — Teknik föy hazırlanıyor.

Genel bakış

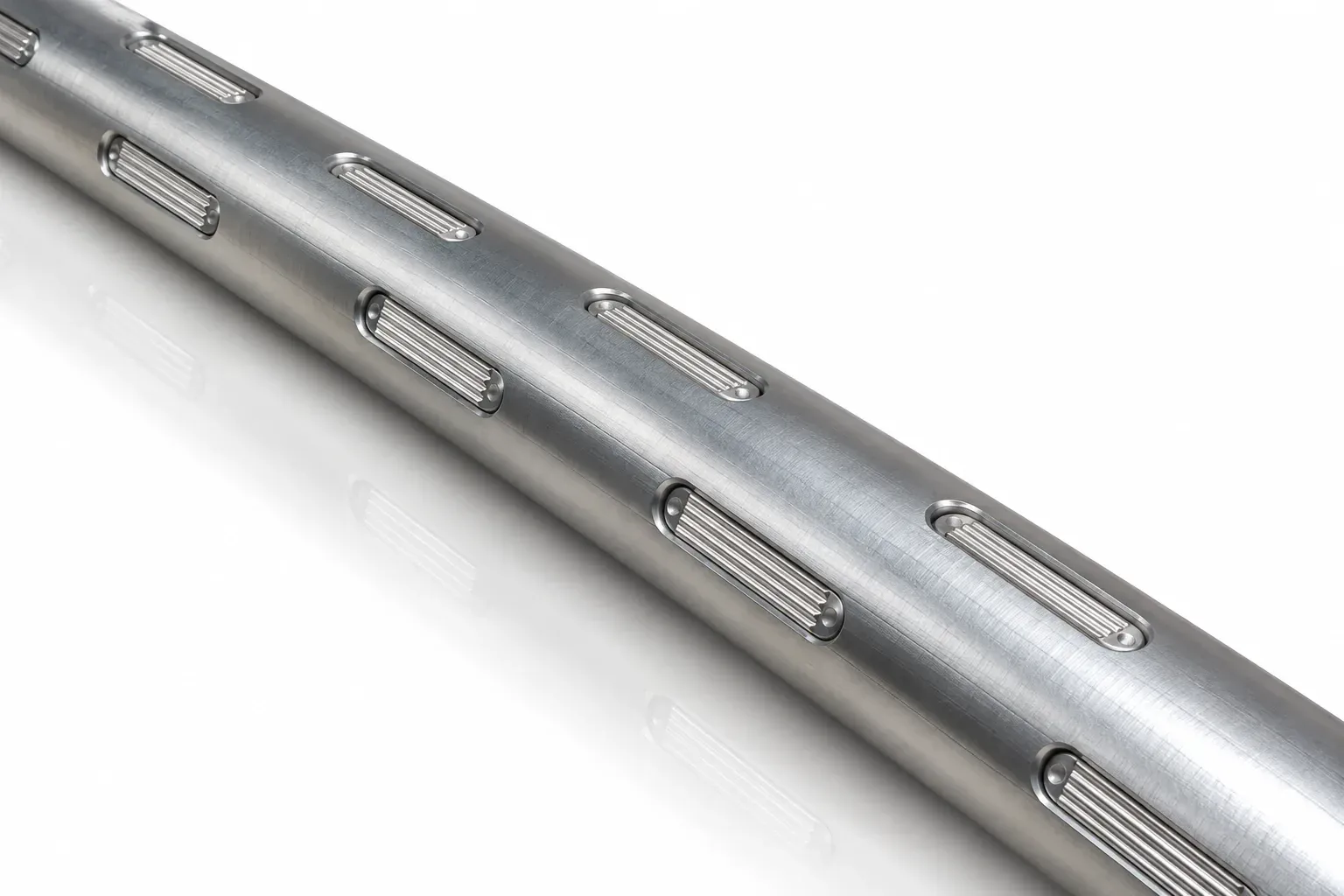

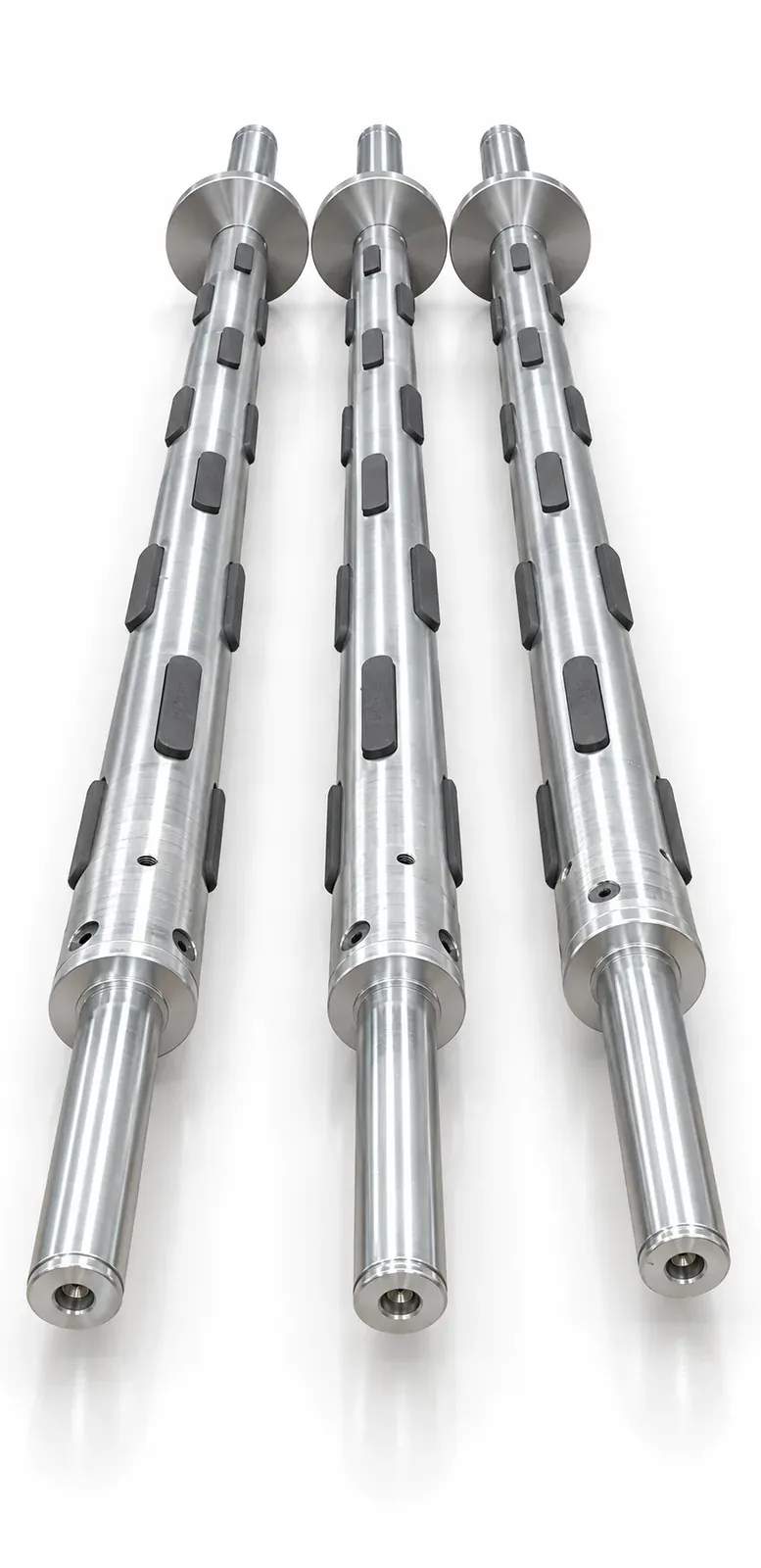

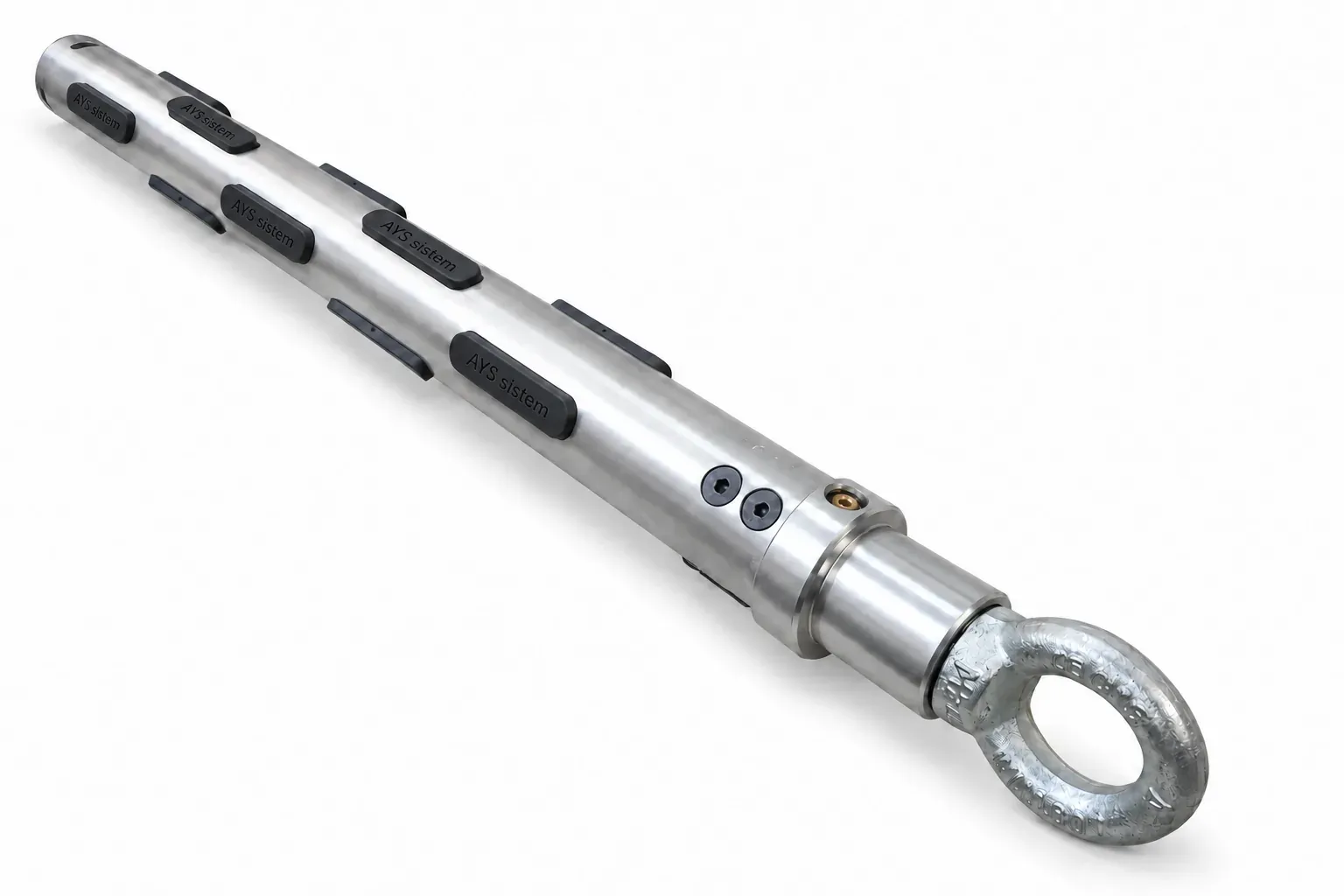

Çelik havalı şaft, gövdesi özel alaşımlı soğuk çekme çelik borudan üretilen, slotlu (kanallı) tip bir havalı şafttır. Çelik gövde, ağır bobinlerin ve yüksek torkun söz konusu olduğu uygulamalarda yükü güvenle taşır. Gövde yüzeyi, korozyona ve aşınmaya karşı sert krom ile kaplanır.

Masurayı kavrayan mandallar çelikten üretilir ve aşınmaya karşı indüksiyonla sertleştirilir. Şaft başlıkları sertleştirilmiş özel çelikten, müşterimizin teknik resmine göre CNC tezgâhlarında işlenir. Üretimin sonunda şaftın balansı alınır. Standart ve özel çaplar, boy aralıkları ve garanti bilgisi dahil teknik değerler aşağıdaki tabloda yer alır.

Özellikler

Özel alaşımlı soğuk çekme çelik borudan slotlu (kanallı) tip gövde
Korozyona ve aşınmaya karşı sert krom kaplı yüzey
Çelikten, indüksiyonla sertleştirilmiş mandallar

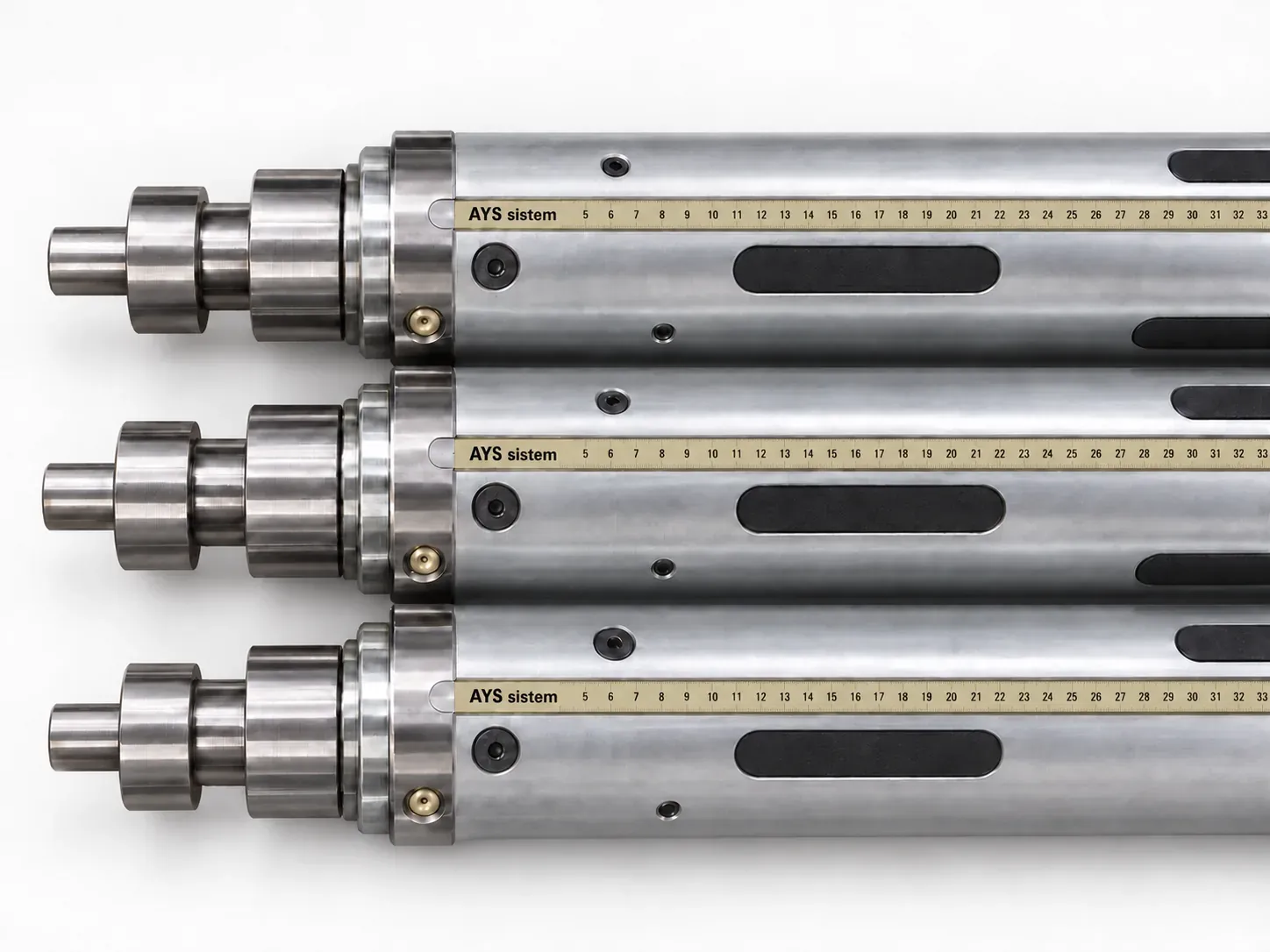

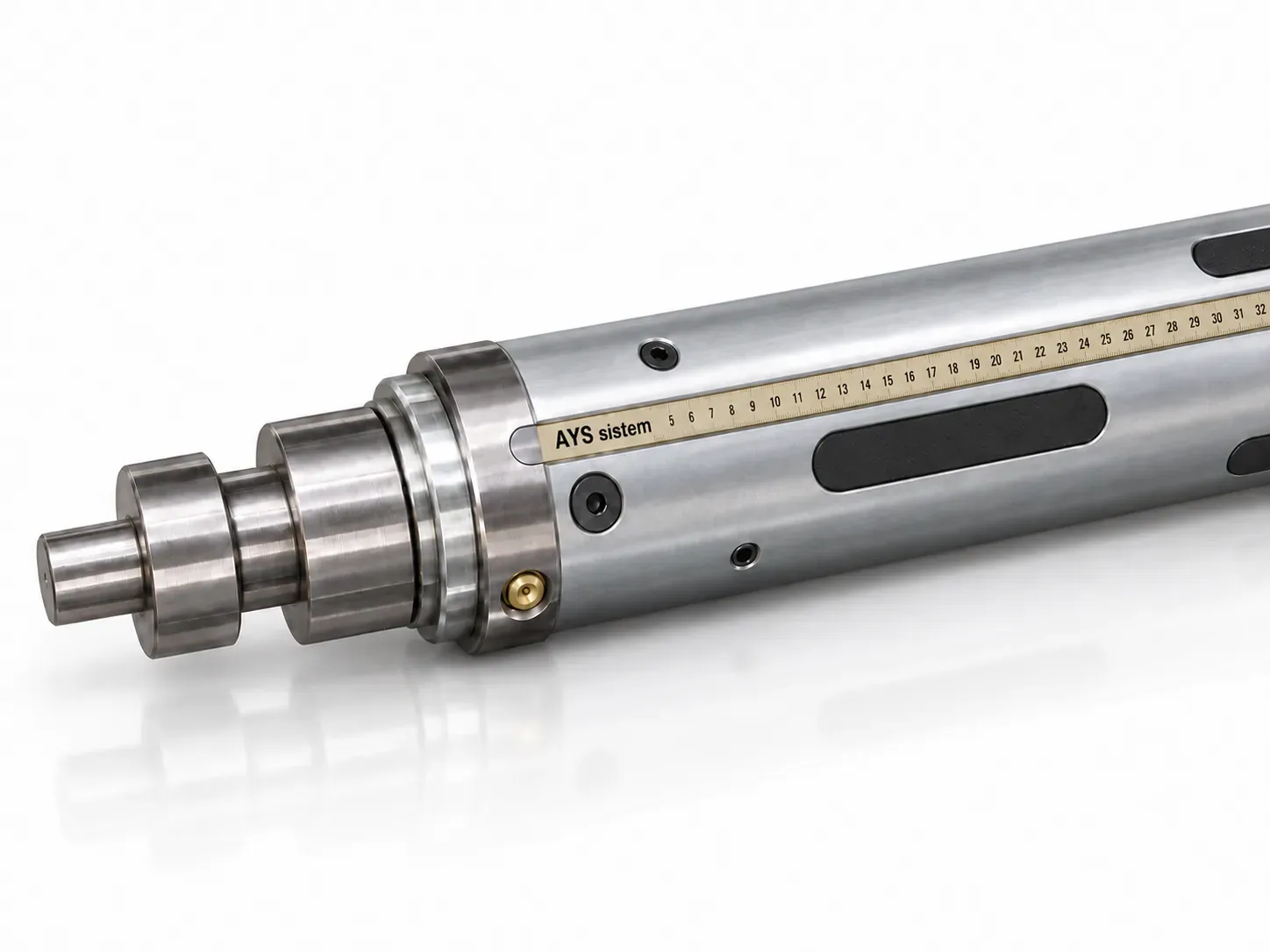

Sertleştirilmiş özel çelikten, CNC’de işlenmiş başlıklar
Talebe göre krom, nikel, fosfat ve çinko gibi başlık kaplamaları
Balansı alınmış gövde
Seyrek bakım ihtiyacı; gerektiğinde kolay ve basit bakım
Müşteri isteğine göre özel çap ve boylarda üretim

Kullanım alanları

Çelik havalı şaft; ağır bobinlerin işlendiği sarıcı ve çözücü ünitelerde, kağıt, ambalaj ve plastik film hatlarında, yüksek tork aktarımı gereken uygulamalarda kullanılır. Şaftın vinç ya da taşıma ekipmanıyla yerleştirildiği hatlarda, ağırlığın ergonomik bir dezavantaj oluşturmadığı durumlarda tercih edilir. Uygulama örnekleri için kağıt sayfamıza bakabilirsiniz. Daha hafif bir gövde arıyorsanız alüminyum havalı şaft sayfamızı inceleyebilirsiniz.
